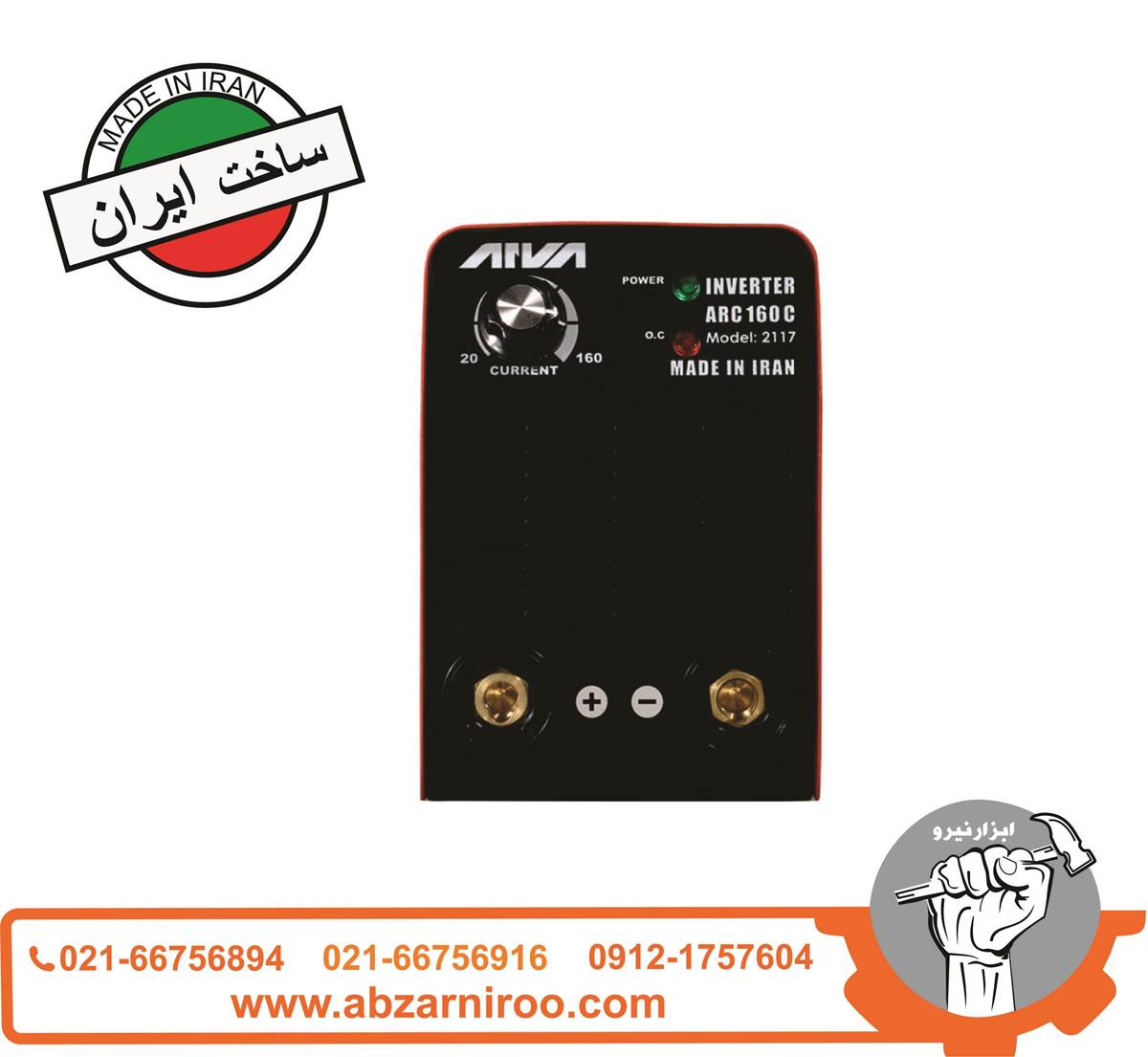

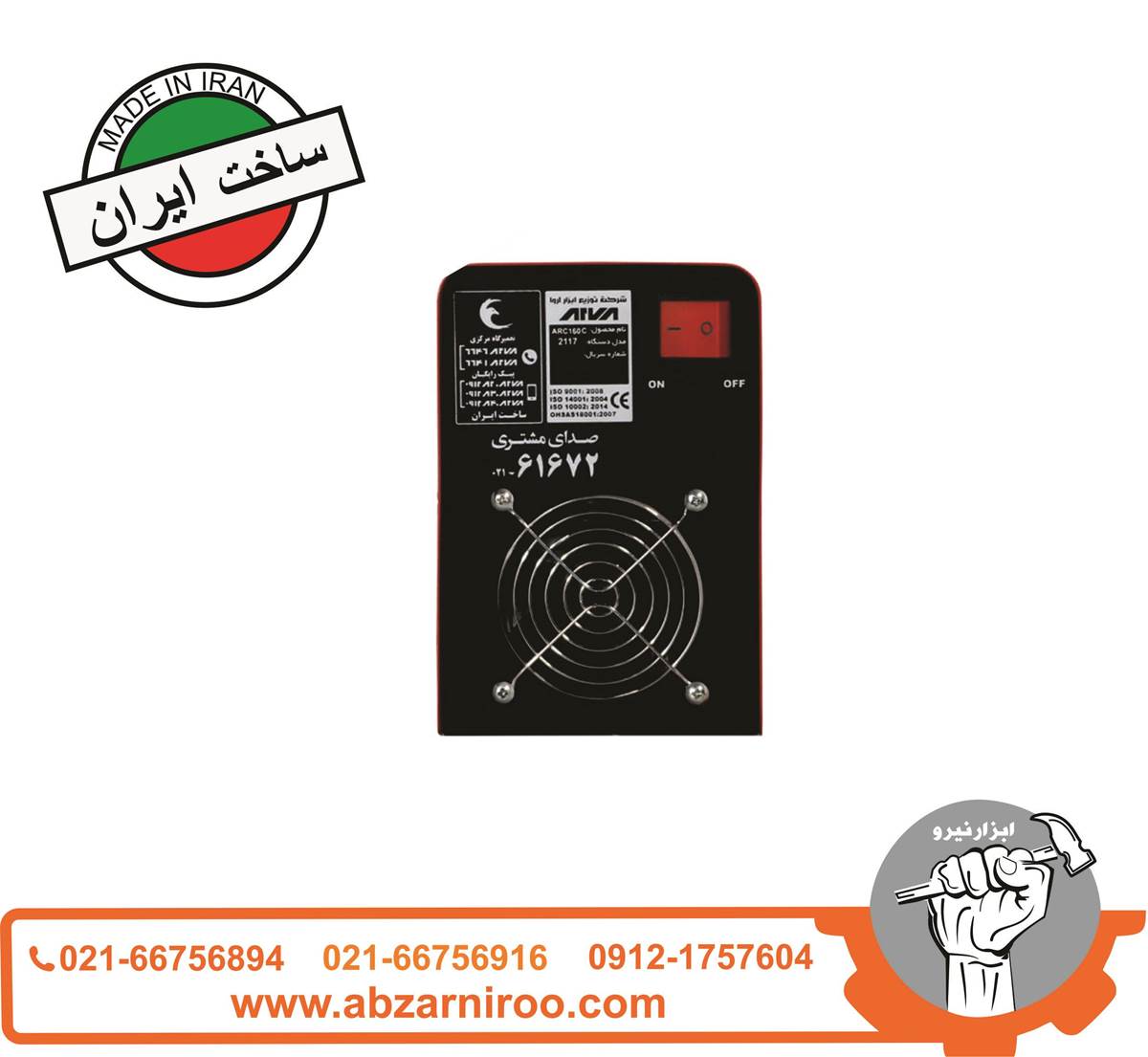

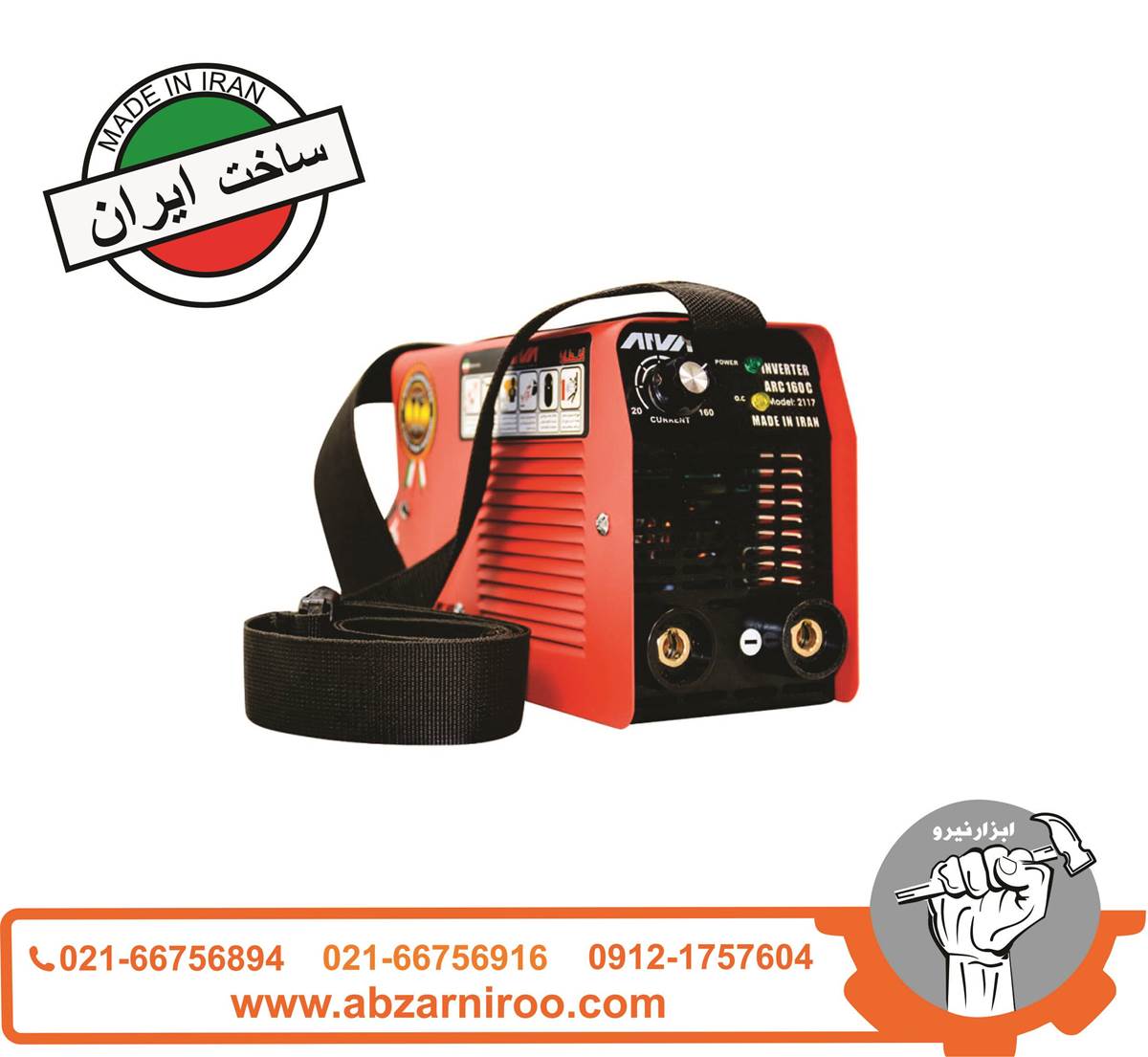

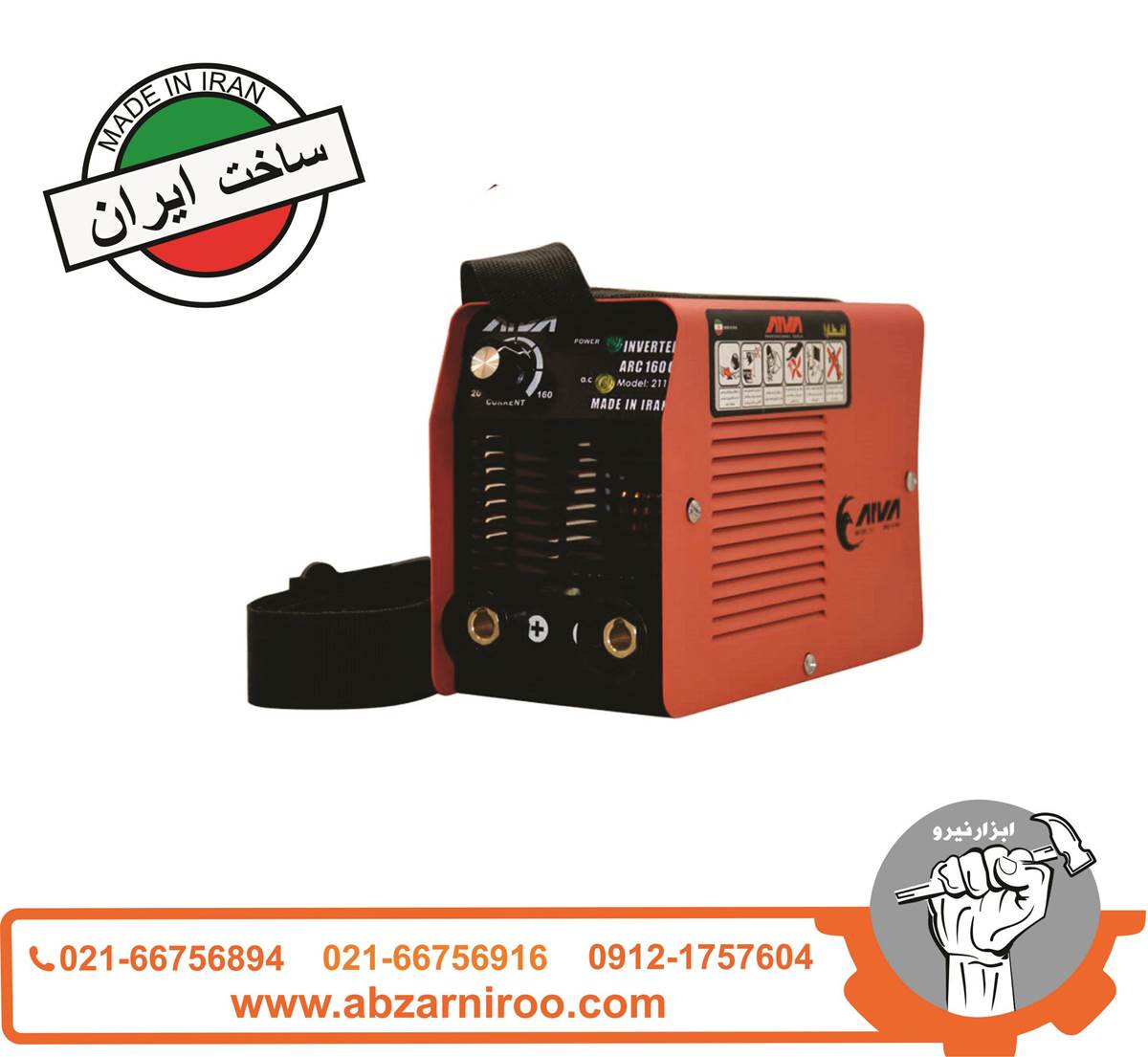

اینورتر جوشکاری مدل 2117، یکی از انواع مختلف اینورتر جوشکاری است؛ که دارای مصارف خانگی می‌باشد. این دستگاه دارای اتصال بند دوشی است و از آنجایی که وزن و حجم کمی دارد (2 کیلوگرم وزن و ابعاد 155×103×220 میلیمتر)، حمل و نقل را برایتان راحت‌­تر می‌‏کند و مناسب برای کار در ارتفاعات است. انواع کلیدهای موجود در دستگاه جوش آروا 2117 ولوم Current: این ولوم تغییر آمپر خروجی دستگاه را بر عهده دارد و برای تنظیم جریان خروجی دستگاه جوش به کار می‏‌رود.که برای این مدل اینورتر مقدار آن بین 20 تا 160 قابل تنظیم است. تکنولوژیPWM و سوئیچ قدرت IGBT در اینورتر آروا 2117 منبع تغذیه جوشکاری اینورتر با استفاده از یک نوع ترانزیستور به نام IGBT، فرکانس 50 تا 60 هرتز را تا 100 کیلوهرتز بالا می‏‌برد. این ترانزیستور به همراهی و کمک تکنولوژی PWM، سطح ولتاژ DC را کنترل و از دستگاه در برابر جریان راه اندازی و اتصال کوتاه محافظت می‌‏کند. سیستم ‏های حفاظتی اینورتر جوشکاری 160c آمپر این دستگاه مجهز به سیستم حفاظتی در برابر افزایش جریان و افزایش حرارت است. فن استفاده شده در دستگاه با گردش 5500 دور در دقیقه باعث ایجاد گردش هوای مناسب و کاهش حرارت دستگاه می‌‏شود. همچنین زمانی که ولتاژ و جریان خروجی دستگاه بیش از حد مجاز افزایش یابد، ولتاژ خروجی دستگاه جوش به طور خودکار قطع می‏‌شود، یعنی زمانی که ولتاژ برق ورودی به دستگاه 15± ولت دچار نوسان شود، دستگاه به طور عادی به کار خود ادامه می‏‌دهد، اما اگر این نوسان بیشتر یا کمتر باشد، دستگاه خود به خود خاموش خواهد شد. با تمام این وجود، از وارد کردن اضافه بار به دستگاه خودداری کنید. چرخه کارایی (duty cycle) دستگاه جوش مدل 2117 چرخه کارایی دستگاه اینورتر 160 آمپر آروا برابر با 85% است. بدین معنا که این دستگاه (در طول یک ساعت) می‏‌تواند 50 دقیقه را با بالاترین سطح توان کار کرده و بعد از آن باید به مدت 10 دقیقه در حالت بی‌‏باری باشد. ضریب توان دستگاه جوش اینورتر 160c آمپر یکی از معیارهای سنجش بهره‏‌وری در سیستم الکتریکی، میزان بازده مقدار انرژی و تبدیل آن به کار مفید است. واحد انرژی توان است. همچنین در یک وسیله برای محاسبه اینکه چقدر ورودی داده‏‌ایم و چقدر خروجی گرفته‌‏ایم، از واحد توان استفاده می‏‌کنیم. به طور خلاصه می‏‌توان گفت اگر ضریب توان نامناسب باشد، مصرف برق افزایش می‏‌یابد. ضریب توان این دستگاه جوش برابر با 73% است. بدین معنی که 73% توان دستگاه صرف کار مفید می‏‌شود. درجه عایق‏کاری اینورتر جوشکاری مدل 2117 درجه‏‌بندی حرارت عایق سیم‌‏پیچ‌‏ها بر اساس نام‏گذاری NEMA، به صورت چهار کلاس A، B، F و H است. اگر کلاس عایق‏کاری دستگاه برابر با نوع A باشد، افزایش دمای مجاز برای سیم‏‌پیچ‌های اطراف موتور معادل 105 درجه سانتی‏گراد خواهد بود. اگر B باشد، برابر با 130 درجه سانتی‏گراد، اگر F باشد، 155 درجه سانتی‏گراد و اگر H باشد، برابر با 180 درجه سانتی‏گراد خواهد بود. هر چه کلاس عایق‏کاری بیشتر باشد، دمای سیم‏‌پیچ‏‌ها کم‏تر و مقاومت سیم نیز کم‏تر خواهد بود و هر چه مقاومت سیم‏‌پیچ‏‌ها کم‏تر باشد، توان دستگاه افزایش می‏‌یابد. در دستگاه جوش اینورتر مورد نظر درجه عایقکاری F می‌باشد. درجه حفاظت بدنه دستگاه جوشکاری اینورتر 160c درجه حفاظت تجهیزات الکتریکی یا استاندارد IP یکی از شاخصه‏‌های ایمنی دستگاه هست. برای دانستن این مورد ما به دو رقمی که جلوی کلمه IP قرار گرفته است توجه می‌کنیم رقم اول مشخص کننده نفوذ اجسام و گرد و خاک هست و رقم دوم مشخص کننده نفوذ آب. که با دانستن این مورد ما می‌توانیم بفهمیم که این قطعه برای نصب کردن در آن شرایط خاص جواب‌گو هست یا خیر. این نوع اینورتر جوشکاری، دارای درجه حفظت بدنه IP21S است. عدد 2 در مقابل IP نشان‏دهنده مستحکم بودن بدنه در برابر اجسام سخت بزرگتر از 12 میلی‏متر و عدد 1 در مقابل IP نشان‏ دهنده مستحکم بودن بدنه در برابر چکیدن آب بر روی دستگاه است. حرف S نمایانگر این است که دستگاه در معرض ریزش باران نباید قرار بگیرد. مشخصات محصول قطعات فنی: سه عدد خازن، فن 5500 دور، پل دیود، رله فرکانس: 50 الی 60 هرتز جریان ورودی اسمی: 2 الی 14 آمپر جریان خروجی: 20 الی 160 آمپر کارایی: %98 ضریب توان: 0.73 درجه عایق کاری: F درجه حفاظت بدنه: IP21S ابعاد دستگاه: 155×103×220 میلیمتر قطر اکترودهای مناسب: 2.5 و 3.2 نوع سوئیچ قدرت: IGBT الکترود های کاربردی: تمام الکترود های موجود در رنج آمپر دستگاه غیر از الکترود های سلولوزی مناسب برای مصارف خانگی دارای ولوم current قابلیت جوش الکترود 2.5 به صورت دائم و الکترود 3.2 به صورت مقطعی مجهز به تکنولوژی PWM، سیستم قطع کن حفاظتی فوق هوشمند قابلیت اتصال بند دوشی
